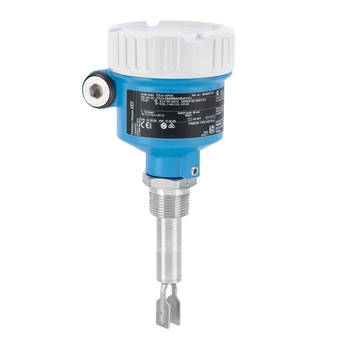

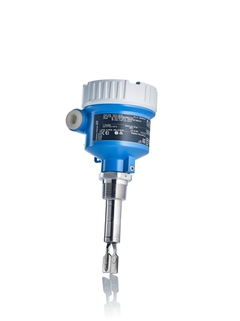

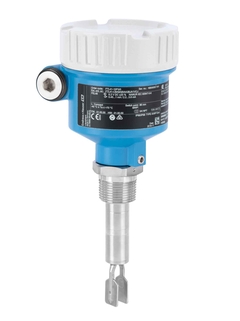

포인트 레벨 스위치 Liquiphant FTL41
사양 정보
Process temperature
-40 °C...+150 °C (-40 °F...+302 °F)
Process pressure / max. overpressure limit
Vacuum...40 bar (Vacuum...580 psi)
Min. density of medium
0.5 g/cm³ (0.4 g/cm³ optional)
적용 분야
Liquiphant 포인트 레벨 스위치는 전세계 곳곳에 600만 개 이상이 설치되어 신뢰성을 인정받은 제품으로, 능동형 센서 기술을 통해 항상 올바른 계기 작동을 보장합니다. 뿐만 아니라, 유체에 따라 조정할 필요가 없습니다.
모든 액체를 위해 확장 튜브가 있는 포인트 레벨 스위치
프로세스 연결부: 나사, 플랜지 및 위생 프로세스 연결부(Tri-Clamp)
온도: -40 ~ +150°C (-40 ~ +302°F)
압력: -1 ~ +40bar (-14.5 ~ +580psi)
센서 재질: 316L
국제 방폭 인증, WHG
장점
모든 액체에 단일 측정 시스템 사용. 능동형 센서 기술에 기반한 플러그 앤 플레이 기능으로 사용이 간편
기계적 구동부가 없어 부동식 스위치에 비해 장기 안정성이 우수함
스위칭 포인트의 반복성
펌프로 올릴 수 있는 모든 액체에서 사용 가능
유지보수 불필요
©Endress+Hauser
FLEX 선택
기술적 우수성
단순성
Fundamental 선택
기본적인 측정 요구사항 충족
기술적 우수성
단순성
기술적 우수성
단순성
Extended 선택
혁신적인 기술로 프로세스 최적화
기술적 우수성
단순성
Xpert 선택
가장 까다로운 어플리케이션 요구사항 충족
기술적 우수성
단순성
Loading alternative products
성공 사례
Time saved, safety increased
Employees of Returkraft regularly have to fulfill and document all requirements of the SIL measuring points in the plant.
전체 글 읽기
Fit for purpose instrumentation for CNG compressors
The Egyptian government is working to replace liquid fuels with natural gas. To achieve this they targeted increasing the number of CNG stations in their country from 306 to 1000 by the end of 2021.
전체 글 읽기
Characteristic / Application
Compact vibronic device with an optional pipe extension up to 2 m; Modular housing concept; Wide range of certificates
Specialities
RFID TAG for easy identification, Plug and play functionalities
Supply / Communication
10...55V / DC-PNP 3-wire 19...253V AC or 19...55V DC / relays NAMUR
Ambient temperature
-40 °C...+70 °C (-40 °F...+158 °F)
Process temperature
-40 °C...+150 °C (-40 °F...+302 °F)
Process pressure / max. overpressure limit
Vacuum...40 bar (Vacuum...580 psi)
Min. density of medium
0.5 g/cm³ (0.4 g/cm³ optional)
Process connection
Threads: G3/4A, G1A, R3/4", R1, NPT3/4, NPT1 Flanges: DN25...DN100 ASME 1"...4" JIS 25A...50A
Process connection hygienic
Design approvals
EN 10204-3.1 ASME B31.3 Process Piping CRN
최다 다운로드
TI Liquiphant FTL41
Vibronic
EN
KO
DE ES FR IT JA PL PT RU ZH
30/09/2023
02/05/2022
25/01/2021
29/06/2019
01/04/2019
언어:
영어
버전:
30/09/2023
파일 크기:
1.2 MB
파일 이름:
TI01402FEN_0523-00.pdf
BA Liquiphant FTL41
Vibronic
EN
KO
DE ES FR IT JA PL PT RU ZH
30/09/2023
02/05/2022
25/01/2021
29/06/2019
01/04/2019
언어:
영어
버전:
30/09/2023
파일 크기:
1 MB
파일 이름:
BA01893FEN_0523-00.pdf
79 설명서
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN
KO
독일어 스페인어 French 이탈리아어 일본어 폴란드어 포르투갈어 러시아어 중국어
25/03/2024
15/09/2023
28/10/2021
30/07/2021
19/06/2020
언어:
영어
버전:
25/03/2024
파일 크기:
1.1 MB
파일 이름:
TI00426FEN_2524.pdf
EN
KO
독일어 스페인어 French 이탈리아어 일본어 폴란드어 포르투갈어 러시아어 중국어
30/09/2023
02/05/2022
25/01/2021
29/06/2019
01/04/2019
언어:
영어
버전:
30/09/2023
파일 크기:
1.2 MB
파일 이름:
TI01402FEN_0523-00.pdf
EN
KO
독일어 스페인어 French 이탈리아어 일본어 폴란드어 포르투갈어 러시아어 중국어
30/09/2023
02/05/2022
25/01/2021
29/06/2019
01/04/2019
언어:
영어
버전:
30/09/2023
파일 크기:
1 MB
파일 이름:
BA01893FEN_0523-00.pdf
EN
KO
불가리아어 체코어 덴마크어 독일어 그리스어 스페인어 에스토니아어 핀란드어 French 크로아티아어 헝가리어 인도네시아어 이탈리아어 일본어 Lithuanian Latvian 네덜란드어 노르웨이어 폴란드어 포르투갈어 루마니아어 러시아어 슬로바키아어 슬로베니아어 스웨덴어 태국어 터키어 중국어
30/09/2023
02/05/2022
25/01/2021
28/06/2019
언어:
한국어
버전:
30/09/2023
파일 크기:
1.5 MB
파일 이름:
KA01411FKO_0423-00.pdf
Gammapilot, Micropilot, Liquiphant Cerabar, Deltabar
EN
KO
독일어
20/02/2023
25/05/2020
언어:
영어
버전:
20/02/2023
파일 크기:
465.7 KB
파일 이름:
EA01306FEN_0223-00.pdf
Electronic insert FEL4x
Installation Instructions
Liquiphant FTL41
EN
KO
독일어
15/11/2019
24/05/2019
언어:
영어
버전:
15/11/2019
파일 크기:
280 KB
파일 이름:
EA01259FEN_0219.pdf
Gammapilot, Liquiphant, Micropilot Cerabar, Deltabar
EN
KO
독일어
11/09/2023
27/01/2022
25/05/2020
06/02/2020
09/08/2019
언어:
영어
버전:
11/09/2023
파일 크기:
1.2 MB
파일 이름:
EA01262FEN_0623-00.pdf
EA M12 plug (housing side)
Gammapilot, Liquiphant, Micropilot Cerabar, Deltabar
EN
KO
독일어
26/09/2023
27/01/2022
25/05/2020
06/02/2020
22/05/2019
언어:
영어
버전:
26/09/2023
파일 크기:
1.1 MB
파일 이름:
EA01261FEN_0523-00.pdf
Gammapilot, Liquiphant, Micropilot, Prothermo Cerabar, Deltabar Remote display FHX50B
EN
KO
독일어 일본어
10/03/2023
27/01/2022
09/04/2021
06/02/2020
31/07/2019
언어:
영어
버전:
10/03/2023
파일 크기:
556.9 KB
파일 이름:
EA01265FEN_0623-00.pdf
EA Dummy plug M20×1.5
Dummy plug NPT½
Gammapilot, Liquiphant, Micropilot, Prothermo Cerabar, Deltabar
EN
KO
독일어 일본어
19/06/2023
27/01/2022
31/07/2020
언어:
영어
버전:
19/06/2023
파일 크기:
532.4 KB
파일 이름:
EA01319FEN_0323-00.pdf
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Electronics FEL42, PNP10-55VDC
Electronics FEL44, relay DPDT
Cover plastic, sight window
Cable gland M20, brass nickel plated
Adapter set M20x1.5-G1/2, Alu
Adapter set M20x1.5-G1/2, plastic
Adapter set M20x1.5-1/2"NPT, plastic
Ground terminal Liquiphant
Ground term. plastic housing Liquiph. ES
Ground term. hygiene housing Liquiph. ES
Cover sealing EPDM, 5 pieces
Cover sealing HNBR, -40oC, 5 pieces
Housing 2-wire platform Liquiphant
Gasket, graphite 4kt-21.5x31.5x6, 2pcs.
Sliding sleeve 100bar G1, 316L
Sliding sleeve 100bar G1, 316L, 3.1
Sliding sleeve 100bar G1-1/2, 316L
Sliding sleeve 100bar G1-1/2, 316L, 3.1
Sliding sleeve 100bar NPT1, 316L
Sliding sleeve 100bar NPT1, 316L, 3.1
Sliding sleeve 100bar NPT1-1/2, 316L
Sliding sleeve 100bar NPT1-1/2, 316L,3.1
Sliding sleeve G1, 316L, 3.1
Sliding sleeve G1-1/2, 316L
Sliding sleeve G1-1/2, 316L, 3.1
Sliding sleeve NPT1, 316L
Sliding sleeve NPT1, 316L, 3.1
Sliding sleeve NPT1-1/2, 316L, 3.1
Sliding sleeve NPT1-1/2, 316L
M12-female plug connec., 100deg,5m cable
Cable 4x0,34, box M12, 316L, 90o, L=5m
Weld-in adapter G3/4, d=55, 316L
Weld-in adapter G3/4, 316L, 3.1
Weld-in adapter G1, d=53, 316L, 3.1
Weld-in adapter G1, d=53, 316L
Weld-in adapter G1, d=60, 316L
Weld-in adapter G1, d=60, 316L, 3.1
Weld-in adapter G1, adjustable, 316L
Weld-in adapter G1, adjustable,316L, 3.1
Weather protection cover, plastic, XW111
