사양 정보
-
Process temperature
0 to 60 °C (32 to 140°F)
-
Process pressure
0 to 4 bar (0 to 58 psi) relative
적용 분야

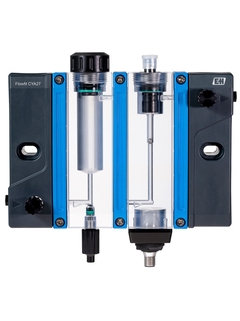

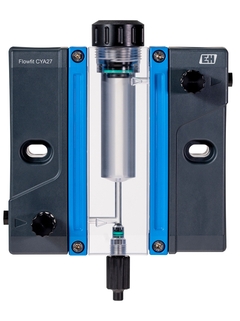

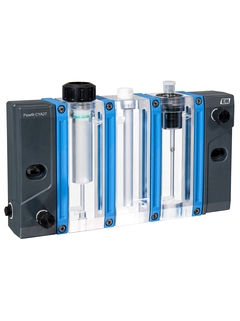

Flowfit CYA27는 동시에 최대 6개의 관련 파라미터를 모니터링할 수 있으며, 최저 5 l/h (1.32 gph)의 느린 유속에서도 정확한 계측이 가능한 센서를 탑재하고 있습니다. 이를 통해 물 소모량을 최소화하면서 살균 등의 공정에서 정확한 제어를 보장합니다. 본 어셈블리 제품은 또한 설치에 있어서도 유연성을 제공해, 통합 샘플링 밸브 형식으로 설치하거나, 청소 및 투여 투입 모듈의 형태로 설치하는 것이 가능하며, 유속 모니터링 기능을 통해 계측 기능의 작동 여부를 항시 확인할 수도 있습니다.
Flowfit CYA27는 염소, 이산화염소, 브롬, 오존, pH/ORP, 전도도, 용존산소 등 주로 우회 설비(bypass installation)에서 여러 계측 파라미터에 대한 계측을 모두 지원하는 플로우 어셈블리 제품입니다. 본 제품의 적정 용도는 다음과 같습니다.
식수
가공 용수
냉각수
해수
수영장
산업 폐수
유해 구역 설치 가능 Cl. 1 div. 2: 유해 구역 설치 시에는 인증 케이블을 장비한 인증 유속 스위치를 비롯해 제조사 증명서를 제공합니다.
장점

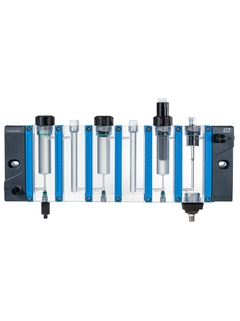

최고의 유연성: 어셈블리의 모듈형 설계로 공정 요구 사항에 맞도록 완벽한 조정을 보장합니다. 최대 6가지 변수를 계측할 수 있습니다.
물 소비량 최소화: Flowfit CYA27내에 설치된 센서는 샘플링 속도가 높지 않더라도 정확한 계측이 가능합니다. 이 과정에서는 매우 적은 양의 물만 소비합니다.
측정 안정성: 통합된 유속 스위치 기능을 통해 안정적인 농도 측정을 보장합니다. 정확한 유속 모니터링을 위해서는 유속 계측(옵션)을 선택하십시오.
부유 입자가 존재하는 물 속에서도 장시간 안정적인 작동을 보장합니다. 입자 분리 모듈을 통해 원심력으로 입자를 분리, 배출합니다. 이를 통해 정기적인 관리 없이도 측정 지점에서 안전한 흐름을 유지하도록 보장합니다.
간편한 유지보수: 세척 모듈(옵션)을 통해 구체적인 살균 공정 조건에 따라 매체의 세척 주기를 자동화로 지원 가능 합니다.
조기 경보 기능: Namur(NE107)에 따른 상태 표시등(옵션)을 통해 흐름이 올바르게 유지되고 있는지, 그리고 센서 및 트랜스미터가 적절히 작동하고 있는지 확인할 수 있으며, 오류 발생 시 즉시 대응은 물론 적시에 유지 보수 활동도 할 수 있습니다.
